固定式气体检测仪RS485接线图-金沙集团186cc(中国)有限公司官网
固定式气体检测仪在安装连线上，传统的接线方式一般区分有RS485和4-20MA两种连接方法，那么各位是否知道该如何去接线呢?气体检测仪安装的前提，通常都需要确定布设RS485总线制，4-20MA分线制。那么下面由金沙集团186cc(中国)有限公司给各位详细解说一下关于气体检测仪接线连接说明。

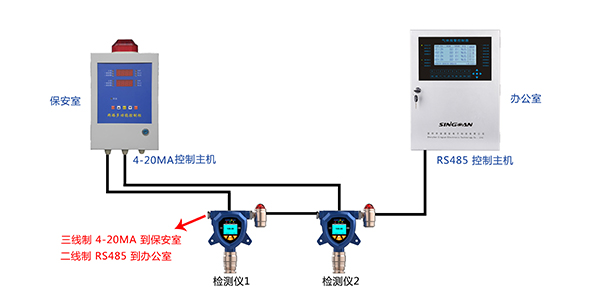

固定式气体检测仪RS485接线图
1.RS485总线制接线方式
总线制主机是相对于分线制气体检测仪主机的一种改进版的产品，它是把前端探测器先将开关信号接在地址�？�(或叫报警�？�、防区扩展模块)总线上，当某个防区的探测设备发现有人非法进入时，探测器发出报警信号，由地址�？�(或叫报警�？�、防区扩展模块)通过数据总线传送给报警主机，实时的将本防范区域的报警信号、警情类型显示到报警主机键盘上，并触发声光报警，使操作人员能及时、准确地掌握警情，及时调动保安人员进行处理。结构比较复杂，但能容纳的防区数比较多。
2.4-20MA分线制接线方式
主机是前端探测设备开关信号直接接在主机防区上从而触发报警主机报警，而这些开关信号必须通过两条线缆连接气体泄漏报警器主机的防区端口，每个有线气体检测仪都需要将信号线接到分线主机上。他的结构简单，防区数相对较少也就是说，有多少个气体检测仪(防区)就需要多少对线缆。

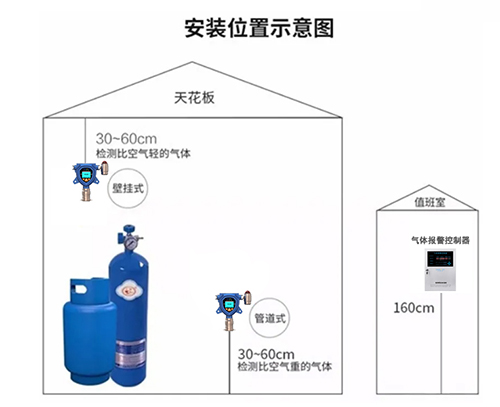

固定式气体检测仪安装高度示意图
不过近日，金沙集团186cc(中国)有限公司新研发一种气体检测仪无线输出连接方式，也就是说产品仪器无须布线，就可以无界限地实现数据无线远传;无论您身在何处，都可通过金沙集团186cc(中国)有限公司物联网平台的电脑PC端或手机APP客户端实时查看、分析或导出监测数据。(如有需了解产品详细，请咨询客服人员)
相关资讯：气体检测仪常规的采样方式有哪些
