SGA-400/700-智能型臭氧传感器模组
一、SGA-400/700-智能型臭氧传感器模组产品简介
SGA-400/700系列智能型臭氧传感器模组是金沙集团186cc(中国)有限公司电子自主研发生产的一款标准化高精度O3传感器�？椴罚恢饕饩銎寮觳庵掷喾倍�、各品牌气体传感器互不兼容、生产标定复杂、核心元器件更换受限等问题；采用我司生产的SGA-400/700系列智能型臭氧气体传感器后，只需开发一款产品，即可快速响应客户对不同气体种类检测的需求；且生产过程简化，即买即用，无需再次标定，大幅度降低企业的研发和生产成本，产品品质也可立即提升到国际一流水准。
SGA-400A和700A系列智能型臭氧传感器模组自2015年上市以来，以其独到的创新理念和可靠性能，受到客户的一致好评；为了追求更加卓越的品质和更好的用户体验，金沙集团186cc(中国)有限公司又于2018年相继推出了SGA-400B/700B/700C/700D系列四款产品。具体区别请参照以下列表；
SGA-400/700系列智能型臭氧传感器模组虽然体小巧易用，但里面是满满的黑科技；具体检测原理为：先将国外原装进口的臭氧气体传感器进行信号放大、数据处理、智能计算后，再进行全量程三点温湿度补偿。然后再用高精确度的标准气体进行数据校准。因此，体积更小、价格更低、性能更加优良稳定；客户购买后，无需任何操作，无需再次标定，可直接采集处理后的标准信号（0-5V之间任意电压和TTL数字信号），上传到PLC、DCS、DDC、数据采集仪等上位机系统上；方便快捷、节约成本；产品广泛应用于科研、数据采集、气体监测、过程化控制、物联网、无人机、工业机器人、网格化大气环境监测仪、微型空气质量监测站、有毒气体检测等领域。
二、SGA-400/700-智能型臭氧传感器模组产品特点
● 专利外观、专利技术；
● 体积小、重量轻、功能强大；
● 已标定，无需二次开发，即买即用；
● 产品一次对接，即可对应1000多种气体检测，一劳永逸；
● 产品标准化，任何气体都可以做成尺寸结构统一、信号输出统一、使用方法统一；
● 本质安全型电路设计，安全可靠；
● 兼容红外、电化学、催化、半导体、PID、MOS等不同技术原理传感器，功能强大；
● 自带温度补偿和数据校准功能，产品稳定，一致性好；
● 内置世界顶级品牌气体传感器，反应灵敏，测量精准，寿命长久；
● 双信号输出（电压+TTL数字信号），方便客户使用；
● 定制镀金插座，拔插容易，固定牢靠；
● 气体流体工程学设计，进气流畅；
● 自然扩散式和主动吸入式两种采样方式可选；
● 免费提供测试软件和通讯协议，方便产品调试和系统对接；
● 内部数据和指令开放，方便客户做二次修正或更改；
● 可选配多组信号转换板，将多个模组信号统一输出为RS485、RS232和USB数据接口；
● 上万客户的一致选择；
三、SGA-400/700系列智能型臭氧传感器模组产品参数

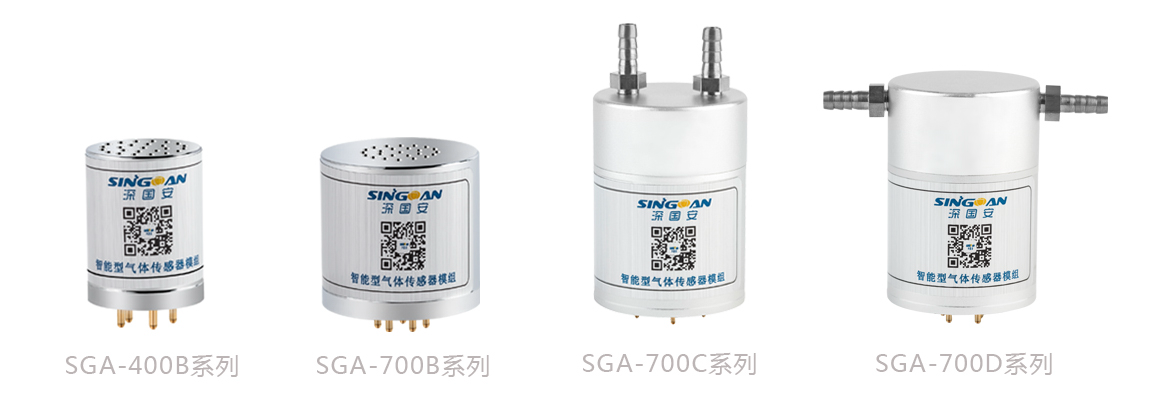

型 号 | SGA-400A-O3 | SGA-400B-O3 | SGA-700A-O3 | SGA-700B-O3 | SGA-700C-O3 | SGA-700D-O3 |
图片参考 |
|
|
|
|
|
|
上市日期 | 2015款 | 2018款 | 2015款 | 2018款 | 2015款 | 2018款 |
产品属性 | 超微型臭氧气体传感器模组 | 新超微型臭氧气体传感器模组 | 高精度型臭氧气体传感器模组 | 新高精度臭氧气体传感器模组 | 一体泵吸式臭氧气体传感器模组（上下通气） | 一体泵吸式臭氧气体传感器模组 （左右通气） |
特 点 | 史上最小的智能气体传感器，已标定，即插即用 | 在SGA-400A基础下直径加大1mm，高度缩小1mm。电路升级，更精准 | 史上最高精度、最小体积的智能气体传感器，可识别到1ppb级 | 在SGA-700A基础下电路升级、尺寸优化、针脚加粗加长。性能更稳定 | 一体泵吸式设计，连接紧密不漏气。 | 一体泵吸式设计，连接紧密不漏气。 |
输出信号 | 5V：0-5V电压+ TTL | 5V：0-5V电压+ TTL | 5V：0-5V电压+ TTL 或24V:4-20mA+TTL | 5V：0-5V电压+ TTL | 5V：0-5V电压+ TTL或24V:4-20mA+TTL | 5V：0-5V电压+ TTL |
直 径 | 21.5mm | 22.5mm | 33.5mm | 34.5mm | 33.5mm | 33.5mm |
高 度 | 31mm | 30mm | 31mm | 30mm | 49mm | 49mm |
针脚数量 | 7个 | 5个 | 7个 | 5个 | 7个 | 5个 |
针脚长度 | 3.5mm | 5.5mm | 3.5mm | 5.5mm | 3.5mm | 5.5mm |
针脚直径 | 1mm | 1.5mm | 1mm | 1.5mm | 1mm | 1.5mm |
表面处理 | 哑砂 | 电镀 | 哑砂 | 电镀 | 哑砂 | 电镀 |
重 量 | 20g | 25g | 30g | 35g | 45g | 45g |
全尺寸图 |
|
|
|
|
|
|
检测气体 | 臭氧 | |||||
化 学 式 | O3 | |||||
检测原理 | 电化学、催化燃烧、红外线、PID、半导体、光学波导（依具体气体而定） | |||||
检测量程 | 0－1、5、10、50、100、500、1000、5000、10000（根据传感器和技术原理而定） | |||||
分 辨 率 | 0.001、0.01、0.1、1、2、5（根据传感器和技术原理而定） | |||||
单 位 | PPM、%LEL、%VOL、mg/m3、ug/m3 | |||||
工作温度 | -20℃～+50℃(特殊要求请咨询) | |||||
工作湿度 | ≤95%RH无结露 | |||||
工作压力 | 86～106Kpa | |||||
设计标准 | GB50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》 《环境空气质量标准》（GB3095-2012） | |||||
执行标准 | GB3836.1-2010《爆炸性气体环境用电气设备 第一部分：通用要求》 GB3836.2-2010《爆炸性气体环境用电气设备 第二部分：隔爆型“d” 》 Q/SGA 01-2014《金沙集团186cc(中国)有限公司电子科技有限公司企业执行标准》 | |||||
数字信号格式 | 数据位：8 停止位：1 校验位：无 | |||||
工作电压 | 5V±1% | |||||
功 耗 | 电化学：≤50mA 催化燃烧/红外/PID/半导体：≤100mA | |||||
精 度 | ≤±3% | |||||
响应时间 | ≤30S（T90） | |||||
重 复 性 | ≤±2% | |||||
线性误差 | ≤±2% | |||||
零点漂移 | ≤±1%（F.S/年） | |||||
外壳材质 | 铝合金 | |||||
表面处理 | 电镀 | |||||
防爆等级 | 本质安全型 | |||||
防护等级 | IP55 | |||||
预热时间 | 30S | |||||
波 特 率 | 9600 | |||||
四、SGA-400/700系列智能型臭氧传感器模组针脚定位图
2015款 7针脚
2018款 5针脚
五、SGA-400/700系列智能型臭氧传感器模组使用注意事项
SGA-400/700系列智能型气体传感器模组的针脚采用插拔方式安装在传感器插座上，为保证连接可靠，应当选择使用专用插孔；插孔应当按管脚对应方式布置，插孔应当垂直安装，焊接牢固；
2.根据用户的特殊要求，可以不使用管脚拔插方式，而采用外部引线方式，引线型号为ZR-BVR0.75，线长一般不超过150mm；
3.在有防爆要求的工作现�。沧扒埃匦牍乇沾衅魉由璞傅牡缭�。
六、SGA-400/700系列智能型臭氧传感器模组应用场所
大气环境监测、无人机、工业机器人、仪表研发、过程化控制、应急设备、气体变送器、气体分析仪、烟气尾气排放实时监测、物联网等。
七、SGA-400/700系列智能型臭氧传感器模组命名规则

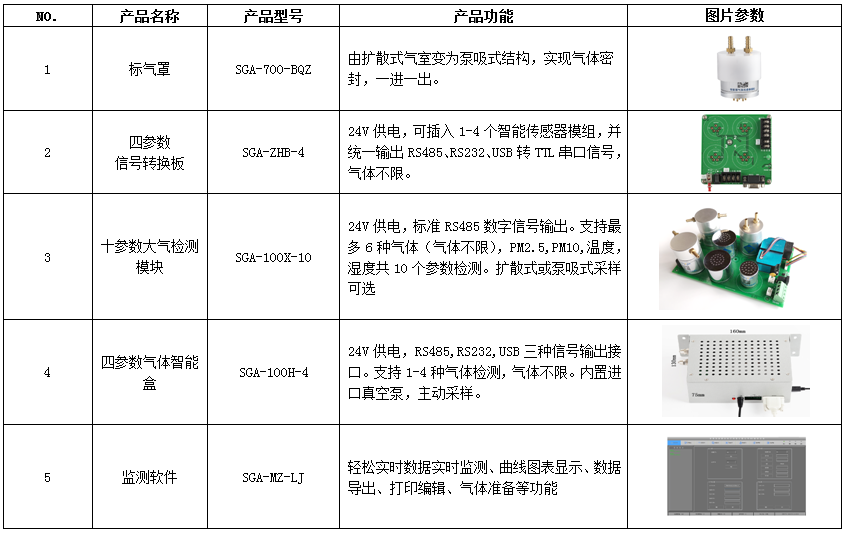

八、SGA-400/700系列智能型臭氧传感器模组增值服务
常见气体选型表
※更多气体和量程，详细请咨询金沙集团186cc(中国)有限公司销售人员！
