物联网气体在线监测系统组网布设方案-金沙集团186cc(中国)有限公司官网
目前物联网气体在线监测系统组网布设上区分有4-20mA和RS-485两种通讯接法方案，4-20mA：通常民用采取该方式，RS-485：主要用于工业现�。⑶也糠钟τ贸【盎崾褂酶衾�;那么据了解很多用户由于缺乏专业技术的知识了解，在购买到气体检测仪之后，不懂怎么去布设气体在线监测系统，那么下面由金沙集团186cc(中国)有限公司为大家详细讲解物联网气体在线监测系统组网布设方案。
气体在线监测系统组网布设方案：
气体检测仪输出信号主要分为两种：4-20mA和RS-485。
4-20mA：通常民用采取该方式;
RS-485：主要用于工业现�。⑶也糠钟τ贸【盎崾褂酶衾�;
4~20mA模拟量传输的特点：处理速度快，在应用时可以省掉软件开发上的麻烦，很方便的集成到系统中来。但是在实施时，从布线方面讲，模拟量的采集只能一对一的布线，即一个模拟量信号必须布一条(对)线。另外，模拟量的抗干扰能力较弱，传输的距离、所能表示的数据也很有限。
RS-485传输的特点：相对于模拟量信号，RS485的响应速度较慢。但是RS485通讯可以传输较大位宽的数据,可以传输较多的数据内容。另外在布线上，RS485信号的采集可以采用一对多的总线方式(只用两条线就可以采集多个信号量)，RS485信号的传输距离也较远，抗干扰能力也较强。行业产品将逐渐由4~20mA替换为RS-485总线形式。

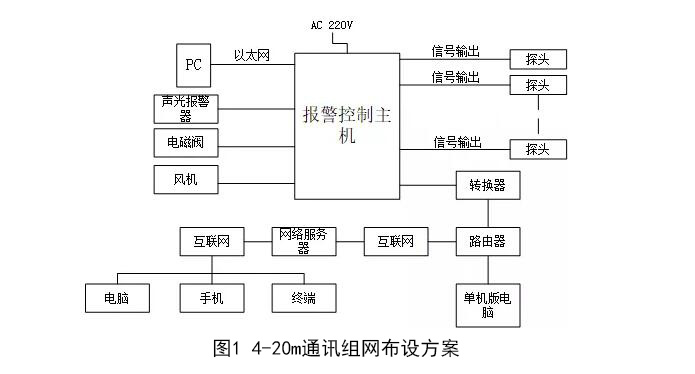

气体报警控制系统包括气体检测探单元、信号传输采集单元、显示单元(报警控制主机上集中显示)、监控器、控制单元、报警单元、被控设备单元(如风机、电磁阀)组成。气体检测探头将现场检测到的气体浓度转为标准信号，如4-20mA或者RS485等信号，然后将信号输送到报警控制主机上进行统一显示。两种通讯形式的组网框图如下图1与图2所示。
关于气体在线监测系统组通讯布设说明：
1.行业通讯方案升级
气体检测仪早期使用4~20mA模拟量传输，由于两方面原因将被RS-485所替换。
通讯形式特性原因：模拟量传输存在系统不可组网、抗干扰性较差及传输数量较少等问题;
其次对于气体检测厂家而言，4~20mA的检测仪表过于通用，已被替换，会选用RS-485做自主协议建立替换壁垒。
2.行业标准制定
行业标准的发布带来隔离RS-485需求机会点，气体检测仪在冶金、石油、化工、市政、地下管廊等行业应用十分广泛，根据国标《GB15322.2-2003可燃气体探测器第2部分：独立式可燃气体探测器》5.1.16章节中要求在于市政及城市地下管廊项目中，气体检测仪设备接受下表各项测试，试验后探测器功能应用正常。包括如下：
试验期间，气体探测器不应发出报警信号或不可恢复的故障信号;
试验后，气体探测器的报警动作值与报警设定值之差不应超过±5%LEL。
