金沙集团186cc(中国)有限公司烟气在线监测
技术解决方案及产品推荐
一， 烟气在线监测背景
二， 烟气的主要成分
三， 智能型烟气监测专用气体传感器
四， 智能型烟气监测传感器的特点
五， 智能型烟气监测传感器技术原理
六， 常见烟气监测技术指标
6.1常见烟气监测三种参数
6.2常见烟气监测四种参数
6.3常见烟气监测十种参数
七， 烟气监测相关产品推荐
八， 烟气监测专用传感器设计标准
九， 烟气监测专用智能传感器的行业应用
十， 运用案例

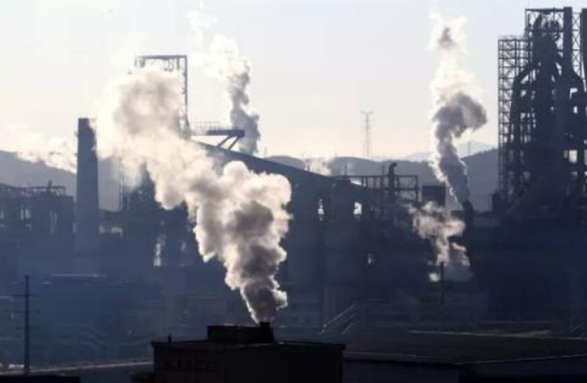

一、烟气在线监测背景
为改善大气环境空气质量，坚决打赢蓝天保卫战。就进一步深化改革锅炉污染治理，削减氮氧化物排放，河北大气污染防治工作领导小组发布了《关于开展燃气锅炉氮氧化物治理工作的通知》，对于全省的燃气锅炉，基本上没有进行氮氧化物的治理，造成年排放氮氧化物约3.85万吨，平均浓度150mg/m3，氮氧化物年均浓度偏高。而北京市已完成燃气锅炉改造，且取得成效，其氮氧化物排放浓度控制在30mg/m3以内；天津市氮氧化物排放浓度控制在80mg/m3以内；
因此，对于氮氧化物的监测治理，对现有的非电燃气蒸汽锅炉、热水锅炉、层燃炉和抛煤机炉全部完成低氮燃烧改造，到2020年6月底前，烟尘、二氧化硫和氮氧化物达到5mg/m3、10mg/m3、 30mg/m3， 新建燃气锅炉同步安装低氮燃烧装置并达到排放标准要求。20蒸吨/小时及以,上燃气锅炉要安装大气污染源自动监控设施，并与环保部门联网，同时安装分布式控制系统(DCS系统)。20蒸吨/小时以下燃气锅炉要安装氮氧化物尾气分析仪，现场检查应能够提供至少一年以上排放监测数据。
2019年10月底前完成总台数的三分之二，2020年6月底前全部完成低氮改造任务。
各地要按照大气污染综合治理要求，开展专项督查和执法检查，对到期未完成治理任务的一律责令企业停产治理，加强已完成项目的日常监管，确保稳定达标排放。对超标排放、弄虚作假、擅自停运环保设施、偷排偷放等问题，限期整改并依法处罚;存在违法行为的，追究相关人员刑事责任。
二、烟气的主要成分
烟气主要产生于工业生产的烟囱排放，是气体和烟尘的混合物。烟气成分复杂，涉及到的气体包括了NO、NO2、SO2、CO、CO2、O2、HC、挥发性气体、水蒸气。
三、智能型烟气监测专用气体传感器
金沙集团186cc(中国)有限公司烟气监测专用智能型气体传感器是金沙集团186cc(中国)有限公司运用多年经验技术而开发的一款智能型气体传感器。核心采用原装进口气体传感器，通过采用专业配气仪、红外分析仪、老化设备、恒温恒湿箱等专业设备的开发，用户在使用时无需其他任何操作，只需要供电采集输出的标准信号即可。
针对烟气连续在线监测的需求，通常其需要监测的目标气体有好几种，如NO、O2、SO2、NO2等气体。使用金沙集团186cc(中国)有限公司烟气监测专用的智能型气体传感器模组则可统一集成四种目标气体的传感器。
因金沙集团186cc(中国)有限公司烟气传感器模组尺寸大小统一、使用方法统一、针脚定位统一、采样方式统一，且统一输出标准信号，方便用户进行采集。
金沙集团186cc(中国)有限公司烟气监测专用智能型气体传感器模组的使用，可为用户集成省去了前期开发的麻烦、经验不足的缺点、同时也节省了时间和研发成本，大大方便了用户烟气连续在线检测的需求。
四、 智能型烟气监测传感器的特点
金沙集团186cc(中国)有限公司智能型烟气监测专用气体传感器模组体积小、重量轻、精度高、稳定性强，出厂已经过金沙集团186cc(中国)有限公司二次开发标定，解决了原始传感器输出小、受温湿度影响大、不稳定等缺点，用户在使用时无需标定，即插即用，采集输出的标准信号即可。
同时，金沙集团186cc(中国)有限公司烟气监测专用气体传感器模组还可组合1-4种、1-6种、1-10种的目标气体。产品智能化、标准化、�？榛纳杓疲没Р杉曜夹藕攀褂檬保恍枰淮味越咏鹕臣�186cc(中国)有限公司智能型气体传感器模组，正常使用通讯后，后续即可对应金沙集团186cc(中国)有限公司上千种目标气体的传感器模组以及目标气体的气体检测量程，需要监测哪种气体，插入该气体的智能型气体传感器模组即可，一劳永逸。
使用金沙集团186cc(中国)有限公司烟气智能型气体传感器模组还方便后续的维护、目标气体的更换等等，大大方便用户的使用需求。
五、 智能型烟气监测传感器技术原理

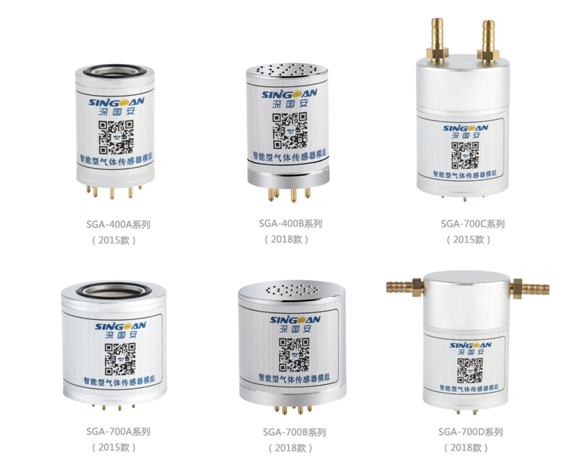

金沙集团186cc(中国)有限公司SGA-700系列烟气监测专用智能型气体传感器核心采用原装进口一线品牌的气体传感器，根据监测目标气体的不同，量程的不同、分辨率的不同、技术原理的不同，运用金沙集团186cc(中国)有限公司自身的技术经验，为用户选用最合适的气体传感器。
金沙集团186cc(中国)有限公司烟气监测专用智能型气体传感器模组兼容了电化学、红外线、催化燃烧、半导体、PID、MOS等不同技术原理的气体传感器。根据监测目标气体的不同，选用最合适技术原理的传感器。
如常见监测烟气中的氮氧化物，则通常会采用电化学技术原理的进口传感器。经过金沙集团186cc(中国)有限公司二次开发集成，形成金沙集团186cc(中国)有限公司智能型氮氧化物传感器模组。形成的氮氧化物传感器模组可直接运用于检测现场检测氮氧化物的气体浓度。
那么其技术原理是什么呢？氮氧化物传感器在工作时主要是通过消耗电化学传感器内部的电解液来进行工作，通过氧化还原反应消耗电解液进而反馈当前的气体浓度值。也可以理解为是将气体发生反应的化学信号转换成电信号。
六、 常见烟气监测技术指标
6.1常见烟气监测三种参数
6.2常见烟气监测四种参数
6.3常见烟气监测十种参数
烟气监测由于其成分复杂，除常规监测的气体NO、NO2、O2、SO2外，还会监测CO、CO2、HC、NOx、HF、HCL、NH3等目标气体。因此在使用金沙集团186cc(中国)有限公司智能型气体传感器模组时可根据目标气体的增减来插入目标气体的智能型传感器模组。
根据检测的目标气体选用不同技术原理的传感器，如红外线、电化学、PID技术原理等可选择。其次是目标气体的检测量程，如监测氮氧化物的0-1、10、50、100、200、500、1000、2000ppm等量程可�。欢趸�0-1、0-10、0-100、0-200ppm等量程可�。谎跗�0-25%VOL、30%VOL等量程可选。
七、 烟气监测相关产品推荐

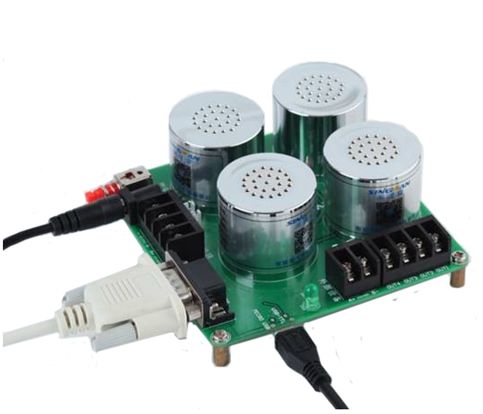

7.1烟气监测四参数�？�
1. 产品24V供电，可输出RS485、RS232、USB转TTL、4-20mA等；
2. 可插入最多四组烟气监测专用智能型气体传感器模组，如NO、NO2、O2、SO2等；
3. 即插即用，支持扩散式、泵吸式（一体泵吸上下通、一体泵吸左右通）采样；
4. 产品体积小、重量轻，标准化、模块化设计，方便用户集成，只需对接一次，后续即可对应更多目标气体，一劳永逸；

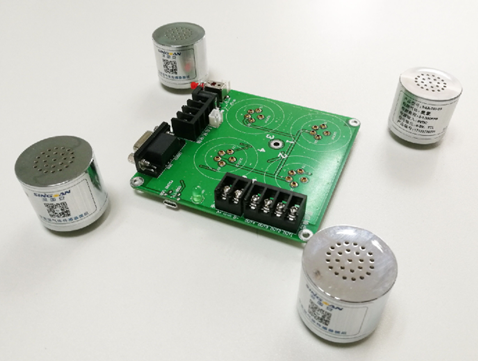

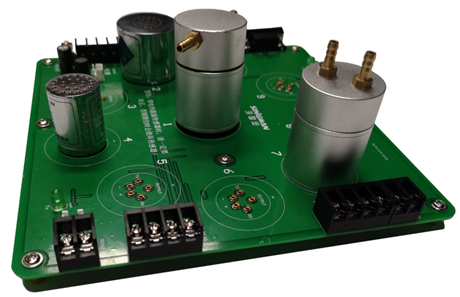

7.2烟气监测十参数�？�
1. 产品24V供电，可输出RS485、RS232、USB转TTL、4-20mA等；
2. 可插入最多十组烟气监测专用智能型气体传感器模组，如NO、NO2、NOx、O2、SO2、CO、CO2、HC、挥发性气体等，方便用户集成；
3. 即插即用，需要监测哪种气体就插入该目标气体的传感器模组同时也更方便后续的维护；

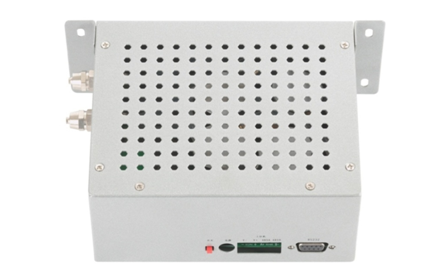

7.3烟气监测智能盒
1. 产品24V供电，可输出RS485-RTU、232、USB 三种信号，并可接外部设备；
2. 可插入最多四组烟气监测专用智能型气体传感器模组；
3. 内置进口真空泵，提供稳定、持久气流，更方便烟气实时监测；
4. 专利外观、专利设计，采集标准输出的信号，即可进行集成使用；

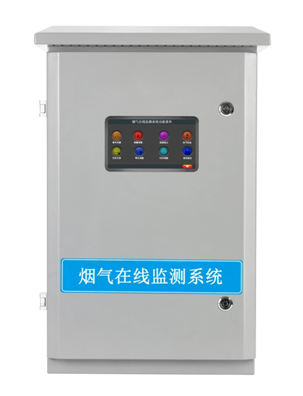

7.4烟气连续排放在线监测系统
1.集成烟气监测1-6种目标气体，温湿度、PM2.5、PM10、风速、风向等。
2.主动采样，气路多重过滤，高效除尘除湿，确保监测数据稳定有效。
3.自带空气中零点校准功能，确保产品不误报。
4.高清触摸屏实时显示各项监测数值，支持K值调整，基准线调整，确保检测数值稳定；支持恢复出厂设置，避免误操作等功能。
5.兼容催化燃烧、电化学、红外线、PID、MOS等多种技术原理。
6.户外专用机箱，防水，防尘，坚固耐用；
7.气体工程学设计，数据精准可靠；
八、烟气监测专用传感器设计标准
金沙集团186cc(中国)有限公司烟气监测专用智能型气体传感器参照固定污染源、火电厂、锅炉、水泥厂等相关排放标准。如下：
HJ/T76-2007《固定污染源排放烟气连续监测系统技术要求及监测方法》HJ/T75-2007《火电厂烟气排放连续监测技术规范》
HJ/T 397-2007《固定源废气监测技术规范》
HJ/T48-1999《烟气采样器技术条件》
GB13271-91 《锅炉大气污染物排放标准》
GB9078-1996《工业炉窑大气污染物排放标准》
GB13223-2011《火电厂大气污染物排放标准》
GB16171-1996《炼焦炉大气污染物排放标准》
GB4915-1996《水泥厂大气污染物排放标准》
JJG 968-2002《烟气分析仪》
九、烟气监测专用智能传感器的行业应用
烟气在线监测系统、火电厂烟气监测、焦化厂烟气监测、钢铁厂烟气监测、煤炭厂烟气监测、锅炉烟气监测、炉窑烟气排放监测、脱硫脱硝在线监测、尾气监测、氨逃逸在线监测、厂界污染源监测、固定污染源在线监测、空气质量监测等等。

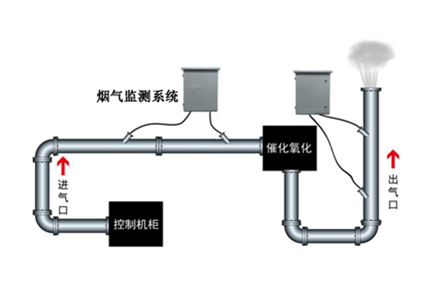

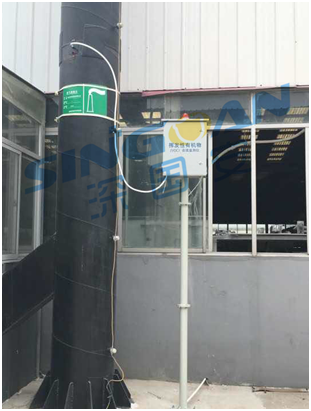

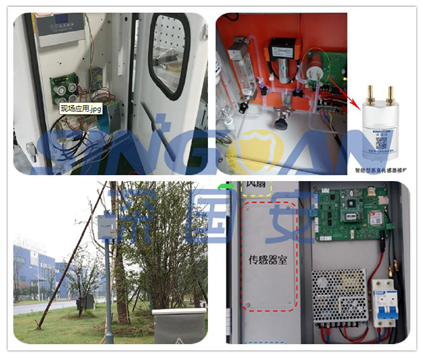

十、运用案例
