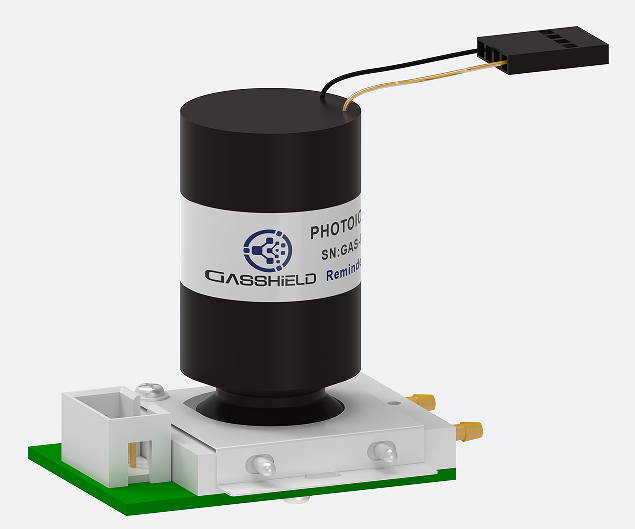

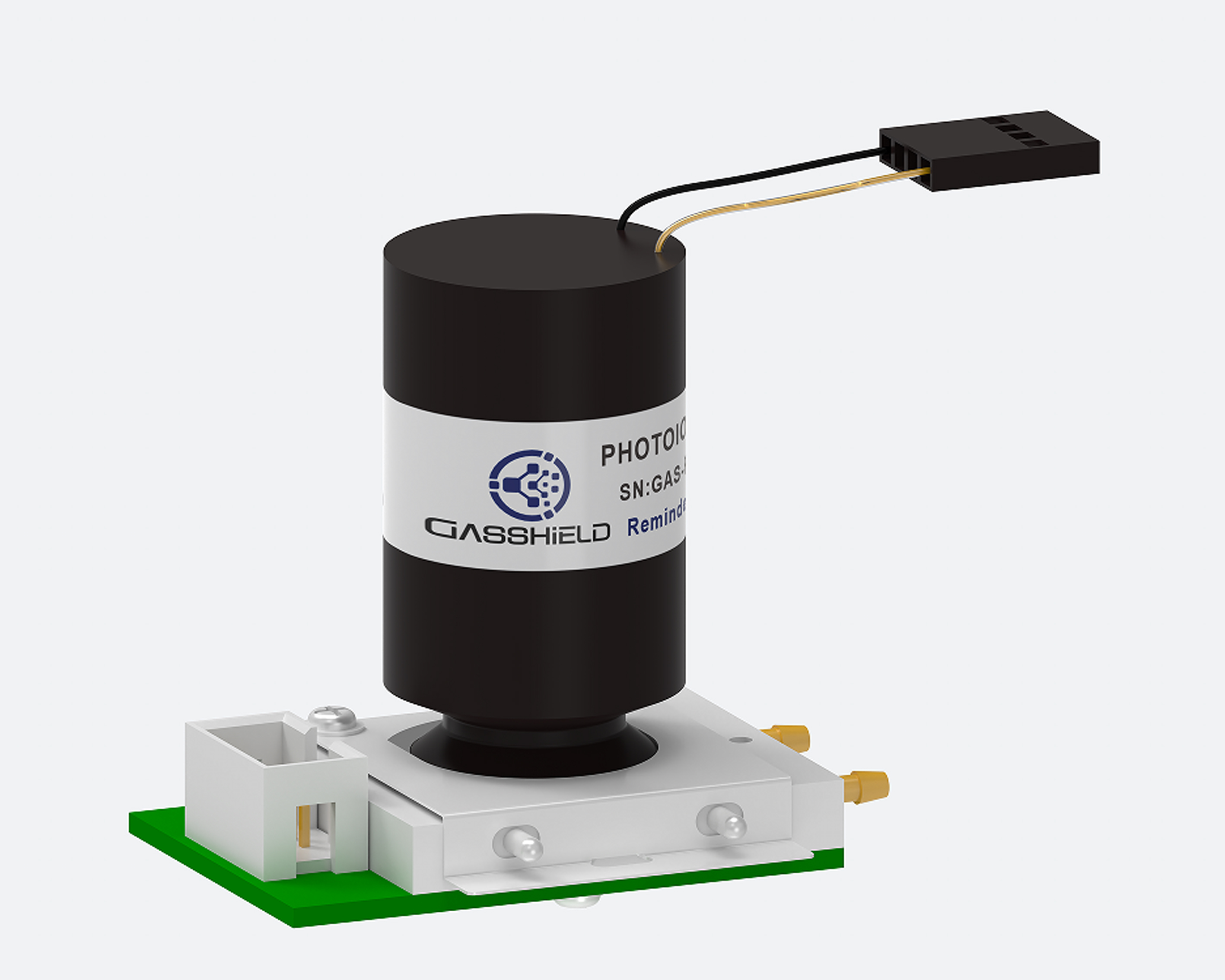

UGT-P5
PID光离子传感器
产品特点
◎钨钛合金电极，响应速度更快
◎陶瓷直流紫外灯，超长使用寿命
◎特种铱合金电离检测�？椋刮勰芰Ω�
◎独特电离气室设计，更大的电离窗口，让检测数值更精准可靠
◎抗高温高湿环境设计，恶劣环境下轻松应对
◎专属电源�？榭裳。貌房⒏咝�
◎提供10.6eV和11.8eV两种能量级的UV灯
◎插拔式结构，便于维护
产品结构
◎陶瓷直流紫外灯
◎电离检测�？�
◎离子隔膜片
电气特性
工作电压 检测电离3.3V
紫外灯激发电压 ＞700V
工作电流 检测电流＜5mA
紫外灯电流 <2mA
功耗 <600mW
响应时间 <5s
技术指标
最小分辨率 0.01ppm
线性量程 100PPM
最大量程 2000PPM（支持定制0-20000PPM）
检测精度 ±3%F.S
UV灯 陶瓷直紫外灯
离化能 10.6/11.8eV
使用环境
工作温度 -40℃至80℃（可定制300℃）
工作湿度 0-99%RH/无凝结
寿命 5年（质保2年）

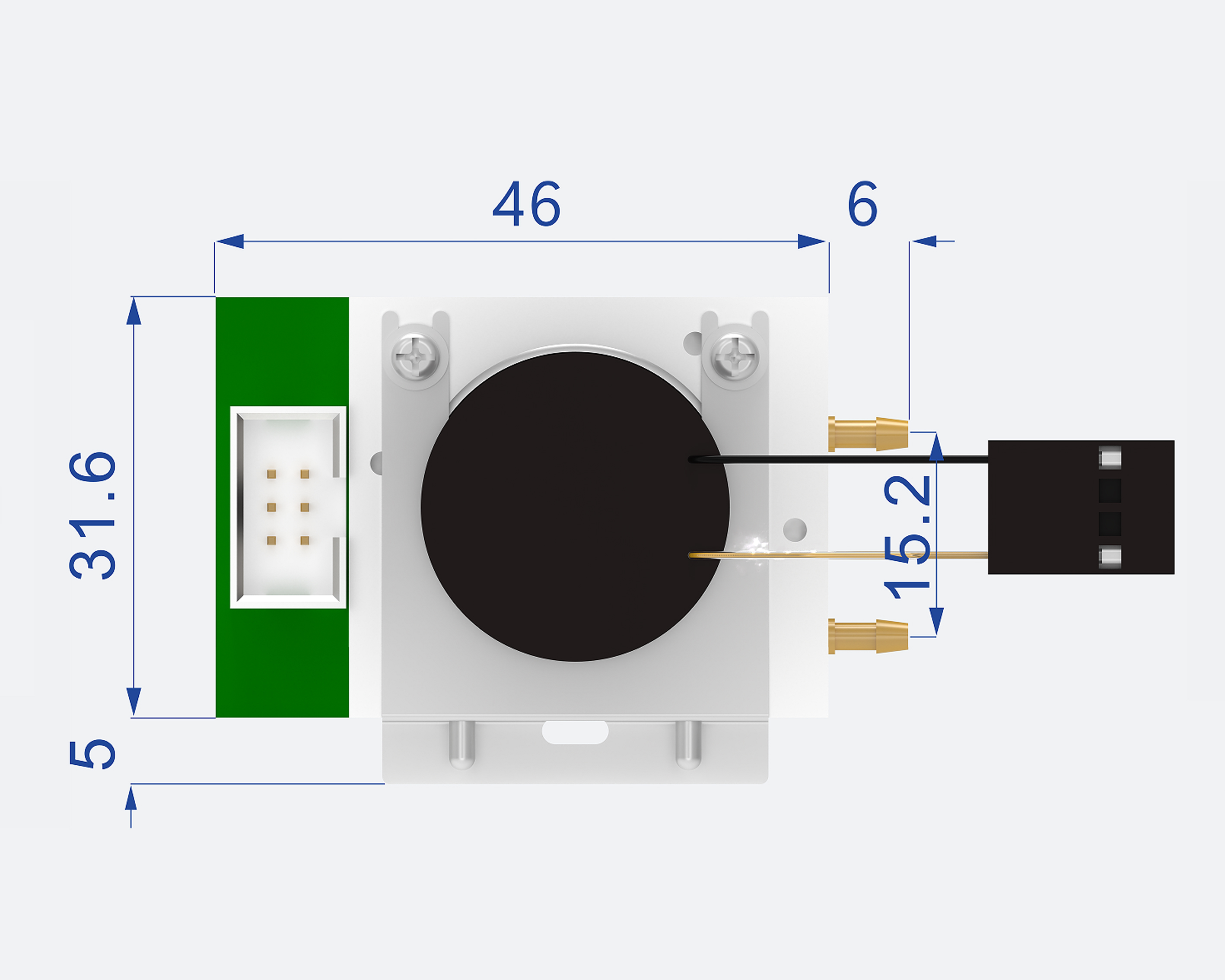

机械特性
重量 约50g
尺寸 4x6cm
气嘴 2.3mm(接内径2mm气管)
输出信号
每一个UGT-P5型传感器的输出信号都会稍有个体差异。在此给出传感器的典型输出信号值供参考。建议采用3次多项式拟合曲线来推算气体浓度值，可以得到更精确的检测结果。

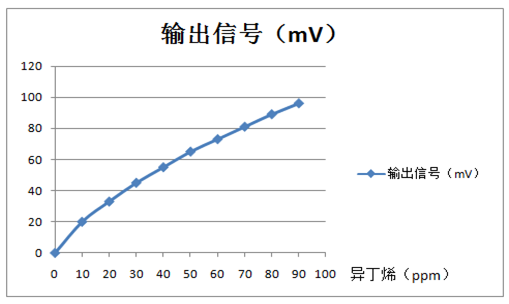

0-100ppm对应输出信号表

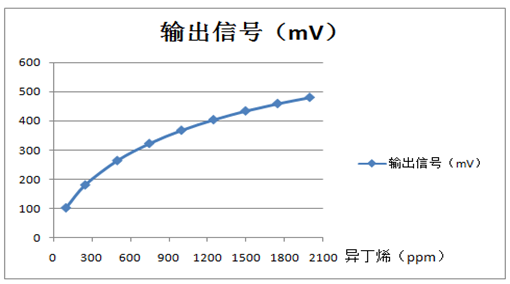

100-2000ppm对应输出信号表
灵敏度

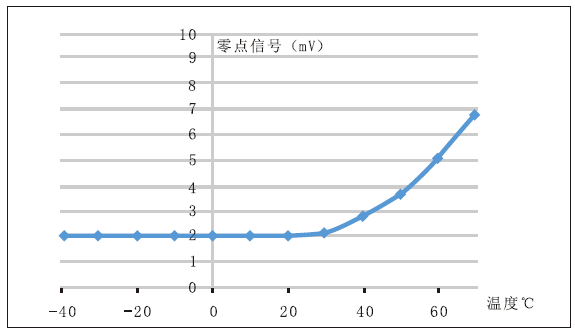

不同温度下UGT-P5传感器零点信号的响应

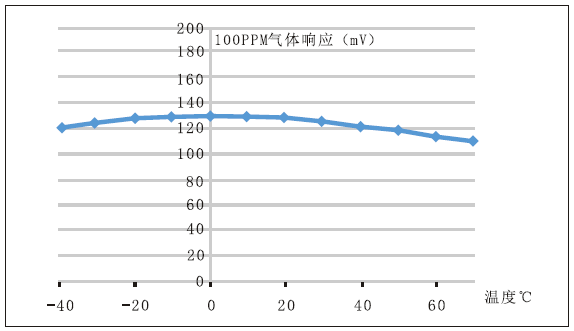

不同温度下UGT-P5传感器在100ppm的响应
专属电源�？�
UGT-P5-PWR1000电源模块仅需一路5VDC，150mA供电。可为紫外灯提供高压激发电压。点亮紫外灯后，为紫外灯提供稳定的恒流供电。

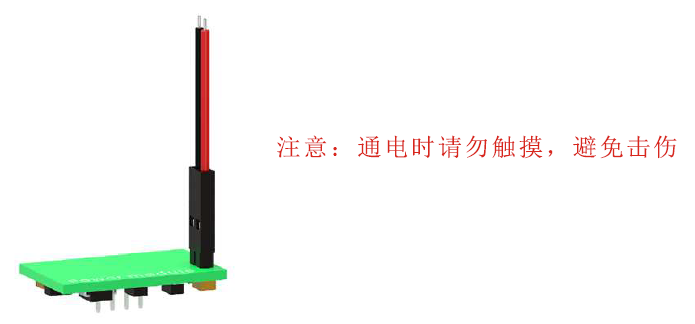

陶瓷直流紫外灯引出一个2线4PIN的杜邦接头。红色线为灯的正极，黑色线为灯的负极。把这个杜邦头插入UGT-P5-PWR1000电源�？榈�4PIN单排针，紫外灯即进入工作状态。

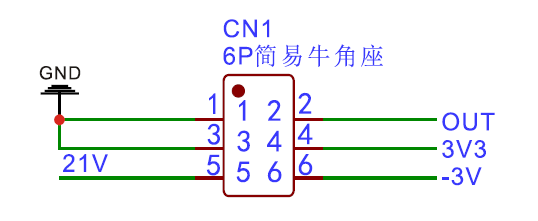

电离检测�？槎酝馓峁┮桓�2x3PIN的简易牛角座接口。建议用户使用带简易牛角插头的排线连接这个接口。接口定义如下图所示：
1、3引脚为电源负极
4引脚为3.3V电源正极
5引脚输入21V电极偏压
2引脚为信号输出
6引脚为-3V输出（用于指示电离检测�？槟诓康缭垂ぷ魇欠裾＃�
注意事项
1.进气口前端必须加聚四氟乙烯过滤器使用
2.离子隔膜片是损耗件，约1年更换一次。

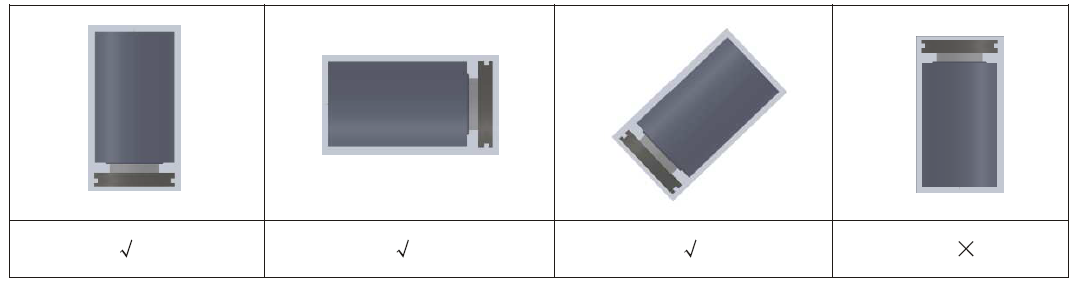

3.使用或存储过程中，严禁紫外灯出光口向上放置。
本说明文件中包含的数据仅供参考，客户有责任进行任何必要的测试，以确保产品在特定应用中的正确使用。
本产品可能由客户在我公司无法控制的情况下使用，金沙集团186cc不能提供任何担保，以确保这些细节在任何特定应用中的准确性。
产品改进时，我公司保留更改和修改产品及其性能的权利，恕不另行通知。
