一、产品简介

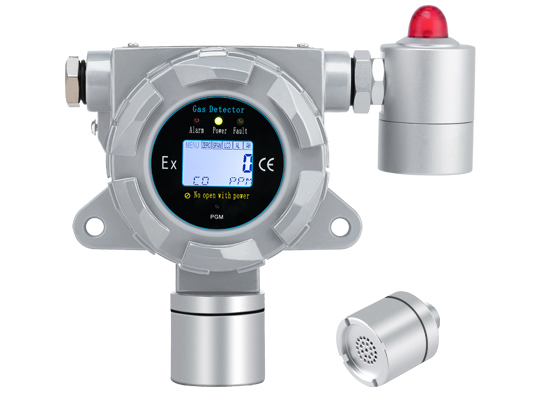

SGA-500B-HC碳氢化合物气体检测仪是金沙集团186cc(中国)有限公司电子运用十多年技术经验，独立研发设计的一款固定式、液晶显示型气体检测仪；大屏幕液晶显示、实时显示检测气体名称、气体单位、监测浓度值等信息；工作指示灯、报警指示灯、故障指示灯、一目了然； 85dB以上本地声光报警，还有开关量信号，可与风机、切断阀等设备进行联动、自动处置险情；标准的4-20mA电流信号输出，可与所有厂家的控制主机、PLC等系统兼容；红外远程�？兀扌杩牵纯啥韵殖∑灞ň鹘泄榱�、报警点、目标点设置等工作、方便后续维护；金沙集团186cc(中国)有限公司独有三防设计、安全系数可与国外气体检测仪相媲美：防高浓度过载（带自我保护功能）、防止人员误操作（内置按键+可还原出厂设置）、防雷击（三级标准）。本质安全型电路设计，配备铝合金防爆外壳，再恶劣环境，也能安全使用。（防爆证号：CNEx19.1790X）
SGA-500B-HC碳氢化合物气体检测仪为气体扩散式。检测原理为当目标气体进入气体探头部分后，内部的传感器会第一时间发出感应。传感器根据气体浓度的高低会产生一定电量信号。该信号经过电路放大处理后，由CPU经过AD采样、温度补偿、智能计算后，输出精准的4－20mA电流信号、RS485通讯信号、0－5V电压信号、ZIGBEE、NRF、WIFI、GPRS无线信号等。客户可通过采集这些信号，与金沙集团186cc(中国)有限公司公司的SGA-800A、SGA-800B、SGA-800C系列气体报警控制主机、PLC、DCS、上位机等系统配套使用,进行报警、数据再处理。另外，产品内部配有2组继电器（开关量信号），可与风机、电磁阀的控制设备进行联动，最大限度地保障您的生命和财产安全。
别名：
碳氢化合物气体检测仪、碳氢化合物气体分析仪、碳氢化合物气体探测器、碳氢化合物气体传感器、HC气体检测仪、HC气体传感器等
二、产品特点
●本质安全型电路设计、安全可靠；
●可检测500多种可燃、有毒、VOC等气体浓度；
●大屏幕液晶显示，可24小时在线监测，实时显示气体浓度；
●三指示灯设计，监测状态一目了然：工作灯、报警灯、故障灯
●国外原装进口气体传感器，反应速度快、误差率低、抗干扰能力强；
●32位微处理器+24位采集芯片，可在00.000－99999数值之间任意检测；
●多种信号输出可�。�4－20mA、RS485、RS232、0.4－2V、0－5V等；
●多种量程单位可�。�%LEL、%VOL、PPM、PPB、ug/m3；
●强大的声光报警功能：85dB以上声音+持续灯光闪烁；
●客户可通过内置按键或红外�？仄鳎孕猩瓒ūň�、归零等功能；
●全量程温湿度补偿和数据修正，大大提高了产品的精度度和稳定性；
●2组继电器（开关量信号）信号输出，方便与风机或电磁阀的控制设备联动使用；
●铝合金铸体防爆外壳+金沙集团186cc(中国)有限公司独创三防设计，安全有保障；
●独特的结构设计，安装、布线简单方便，节约成本；
●内置按键+恢复出厂设置功能，避免人员误操作；
●防爆证等级：ExdIICT6 Gb
●防爆证编号：CNEx19.1790X
●防护等级：IP66
三、产品参数
检测气体 | 碳氢化合物 | ||
化 学 式 | HC | ||
检测原理 | PID光电离子、半导体式 | ||
量 程 | 0－2、20、50、100、200、1000、2000、5000、10000PPM可�。ǜ嗔砍糖胱裳� | ||
分 辨 率 | 0.001PPM、0.01PPM、0.1、1PPM（根据量程和传感器而定） | ||
检测方式 | 气体扩散式、管道式、泵吸式可选 | ||
安装方式 | 靠墙面安装（离气体泄漏源最近的地方） | ||
输出信号 | 4－20mA电流信号 (还可提供0-5V范围内的电压输出) | ||
设计标准 | GB 50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》 | ||
执行标准 | GB3836.1-2010《爆炸性气体环境用电气设备 第一部分：通用要求》 GB3836.2-2010《爆炸性气体环境用电气设备 第二部分：隔爆型“d” 》 Q/SGA 01-2014《金沙集团186cc(中国)有限公司电子科技有限公司企业执行标准》 | ||
级 别 | 工业级 | 显示方式 | 液晶显示 |
工作电压 | DC 12－30V | 外壳材质 | 铝合金铸体 |
精 度 | ≤±3% | 声光报警 | LED灯+≥85dB (选配) |
响应时间 | ≤30S（T90） | 继 电 器 | 2组(1A/24VDC) (选配) |
重 复 性 | ≤±2% | 防爆等级 | ExdⅡCT6 Gb |
线性误差 | ≤±2% | 防爆证号 | CNEx19.1790X |
零点漂移 | ≤±1%（F.S/年） | 防护等级 | IP66 |
工作温度 | ～+50℃(特殊要求请咨询) | 计 量 证 | 可选 |
工作湿度 | ≤95%RH无结露 | 线 制 | 两线制或三线制可选 （分线式） |
工作压力 | 86～106Kpa | 固定位置 | 2处 |
功 耗 | ≤1.5W (24V DC) | 进 线 口 | M20*1.5 |
尺 寸 | 168mm×140mm×93mm | 出 线 口 | M20*1.5 |
覆盖半径 | ≤7.5米 | 设计寿命 | 2～5年（根据传感器而定） |
重 量 | 约1.5Kg | 出厂恢复 | 有 |
附 件 | 包装盒、说明书、合格证、出货单、各一份 | ||
四、应用场所
石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、自来水厂、医药车间、烟草公司、大气环境监测、科研院校、楼宇建设、消防报警、污水冶理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、航空航天、食品加工、杀菌消毒、冷冻仓库等。
五、订购说明
型 号 | SGA-500A | SGA-500B | SGA-500C | SGA-500D | SGA-500E | SGA-500F |
检测气体 | 各种可燃及有毒气体（详细请咨询金沙集团186cc(中国)有限公司销售人员） | |||||
检测原理 | 催化燃烧、半导体、电化学、红外线、PID光电离子、热传导式 | |||||
显 示 | 液晶显示 | 液晶显示 | 液晶显示 | 无显 | 无显 | 无显 |
输出信号 | RS485 | 4-20mA | 无线 | 无线 | RS485 | 4-20mA |
线 制 | 4线 | 2线或3线 | 无线 | 无线 | 4线 | 2线或3线 |
继电器（选配） | 1组 | 2组 | 1组 | 1组 | 1组 | 1组 |
